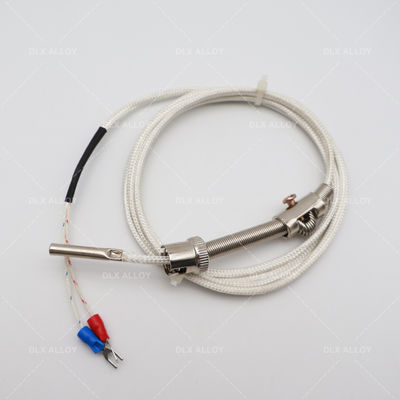

Oppervlak van de industriële temperatuursensor Type K Thermocouple Rtd Pt100

De Pt100-temperatuursensor is een veelgebruikte thermische weerstandssensor die platina (Pt) gebruikt als materiaal van het sensorelement.waarbij 100 betekent dat de weerstandswaarde van de platina thermische weerstand 100 ohm is bij 0°C.

Het principe van de Pt100-temperatuur sensor is om de lineaire relatie tussen platina thermische weerstand en temperatuur te gebruiken.de weerstandswaarde van de platina thermische weerstand zal ook dienovereenkomstig veranderenVolgens de internationale normen heeft de weerstand van Pt100-temperatuursensoren bij verschillende temperaturen specifieke waarden.waarin de weerstand-temperatuurverhouding voor Pt100-temperatuursensoren wordt gespecificeerd.

Pt100-temperatuursensoren bestaan gewoonlijk uit platina-thermistordraad die rond een keramische of glazen chip is gewikkeld en in een beschermende behuizing is ingekapseld.Ze kunnen rechtstreeks contact opnemen met het te meten object en de temperatuur berekenen door de weerstandswaarde van de platina thermische weerstand te metenDe Pt100-temperatuursensor heeft de kenmerken van hoge precisie, stabiliteit en goede lineariteit en wordt veel gebruikt in industriële controle, laboratoriumtests,Temperatuurbewaking en andere gebieden.

De uitgang van een Pt100-temperatuursensor is gewoonlijk een weerstandswaarde, waarvoor een temperatuurmetingstoestel of een omvormer nodig is om de weerstandswaarde om te zetten in een temperatuurwaarde.Gewone omrekeningsmethoden zijn het gebruik van opslagtabellen of interpolatieberekeningen op basis van de weerstand-temperatuurrelatie van Pt100.Moderne temperatuurmetingsapparatuur heeft meestal ingebouwde Pt100-temperatuursensor-invoer- en temperatuuromrekeningsfuncties, waardoor temperatuurmeting gemakkelijker en nauwkeuriger is.

De nauwkeurigheid van Pt100-temperatuursensoren kan variëren afhankelijk van de bouwkwaliteit en de toepassingsvereisten.B en categorie 1⁄3B.

Categorie A: binnen het temperatuurbereik van -200°C tot +650°C heeft de temperatuursensor Pt100 van categorie A een nauwkeurigheid van ±(0,15+0,002°C,waar de absolute waarde van de temperatuurwaardeIn dit temperatuurbereik is de nauwkeurigheid ±0,15°C plus 0,2% van de temperatuurwaarde.

Categorie B: Temperatuursensoren van categorie B Pt100 hebben een nauwkeurigheid van ± 0,3 + 0,005 °C over het temperatuurbereik van - 200 °C tot + 650 °C. De nauwkeurigheid van categorie B is iets lager dan die van categorie A, namelijk ± 0.3°C plus 00,5% van de temperatuurwaarde.

Categorie 1⁄3B: Categorie 1⁄3B Pt100-temperatuursensoren hebben een nauwkeurigheid van ± 0,1 + 0,003 °C over het temperatuurbereik van - 200 °C tot + 450 °C. Categorie 1⁄3B heeft een relatief hoge nauwkeurigheid van ± 0,1 °C plus 0.3% van de temperatuurwaarde.
