Thermocouple RTD PT100 Uitbreidingsdraad Kabel Op maat 2 4 6 9 12 Draden

Producten

Thermokoppel het Compenseren Draad

Thermokoppelsensoren

Contact Ons

Mrs. Victory

victory@dlx-alloy.com

86-199-06119641

19906119641

Contact opnemen

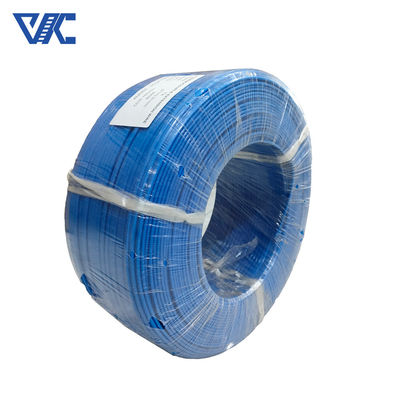

Thermocouple RTD PT100 Uitbreidingsdraad Kabel Op maat 2 4 6 9 12 Draden

MOQ:	5
Standard Packaging:	Spoelpakket met Kartondoos, Rolpakket met polybag
Delivery Period:	5-21 dagen
Betalingswijze:	L/C, T/T, Western Union, MoneyGram
Supply Capacity:	300 ton per maand

Details Information

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Victory

Certificering

CE,ROHS,ISO 9001

Modelnummer

K,N,E,J,T,B,R,S-typen

Document

Naam van het product:

De Draad van de thermokoppeluitbreiding

Kleur:

Helder

certificaat:

ISO9001

Temperatuurbereik:

32 aan 392F (0 aan 200C)

EMF tolerantie:

+/- 2.2C of +/- .75%

Graad:

Uitbreidingsrang NPX/NNX

Positief:

Ni-Cr-Si

Verbied:

Ni-Si-magnesium

Andere Naam:

Nicrosil

Speciale Grenzen van Fout:

+/- 1.1C of 0,4%

Markeren:

Thermocouple RTD PT100 Verlengdraad

12 draden Thermocouple verlengkabel

Productomschrijving

Thermocouple Extension Wire is een kabel die is ontworpen om thermocouple signalen uit te breiden en kan worden gebruikt in een verscheidenheid aan thermocouple typen, waaronder Type K, Type N, Type E, Type J, Type T, Type B, Type R,en type SHet speelt een belangrijke rol bij temperatuurmeting en -controle.

Thermocouple Extension Wire is ontworpen om thermocouplesignalen van het meetpunt naar een instrumentatie- of besturingssysteem te verzenden voor nauwkeurige temperatuurmeting en -bewaking.Deze kabel maakt gebruik van thermocouple draden gemaakt van twee verschillende metalen om een thermocouple lus te vormenDe temperatuurwaarde wordt bepaald door het temperatuurverschil tussen de twee contacten te meten.De speciale structuur en materiaal selectie zorgen voor goede lineaire kenmerken en stabiliteit om nauwkeurig te vangen en verzenden zwakke thermocouple spanningssignalen.

Thermocouple Extension Wire heeft een uitstekend vermogen tegen interferentie en kan effectief bestand zijn tegen de effecten van elektromagnetische interferentie, geluid en temperatuurveranderingen op signalen.Dit stelt het in staat om stabiel betrouwbare temperatuurgegevens in industriële omgevingen te verzenden en de nauwkeurigheid van de temperatuurmeting te waarborgen.

Thermocouple WIre

Code	Draadcomponent van het thermopaar
	+Positief been	- Negatief been.
N	Ni-cr-si (NP)	Ni-si-magnesium (NN)
K	Ni-Cr (KP)	Ni-Al ((Si) (KN)
E	Ni-Cr (EP)	Cu-Ni(EN)
J	Vervaardiging uit ijzer	Cu-Ni(JN)
T	Koper (TP)	Cu-Ni(TN)

Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3	(Deutsche Industrie Normen) EN 60584 - 1/2	(Britse normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Japanse industriële normen) C 1602 - C 1610	(Vereniging van de Russische specificaties) 3044

indexering van het thermopaar nr.	Type compensatiedraad	Gebruik Classificatie	Meting van de temperatuur van de verbinding / °C	standaard EMF-waarde/μV	Precisiegraad		Algemene graad
indexering van het thermopaar nr.	Type compensatiedraad	Gebruik Classificatie	Meting van de temperatuur van de verbinding / °C	standaard EMF-waarde/μV	Tolerantie μV	Thermisch EMF-bereik μV	Tolerantie μV	Thermisch EMF-bereik μV
Sorry.	SC of RC	G	100	646	± 30	616 tot en met 676	±60	586 tot en met 706
		H	100	646	-	-	±60	586 tot en met 706
			200	1 1441	-	-		1.381 ~ 1 501

K	KX, KCA.	G	- 25	-968	± 40	-924~-1 012	± 80	-880~-1 056
	of KCB	G	100	4 096	± 40	4 052 ~ 4 140	± 80	4 008 tot en met 4 184
		H	- 25	-968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 ~ 4 140		4 008 tot en met 4 184
			200	8 138		8 094 ~ 8 182		8 050 ~ 8 226
N	NX of NC	G	- 25	- 646	±43	-603~-689	± 86	-560~-732
		G	100	2 774	±43	2 731 tot en met 2 817	± 86	2 688 tot en met 2 860
		H	- 25	- 646	±43	-603~-690	± 86	-560~-732
			100	2 774		2 731 tot en met 2 817		2 688 tot en met 2 860
			200	5 913		5 870 ~ 5 956		5 827 ~ 5 999
E	Ex	G	- 25	- 432	± 81	- 351 - 1513	±138	- 294 tot en met - 570
		G	100	6 319	± 81	6 238 tot en met 6400	±138	6 181 ~ 6 457
		H	- 25	- 432	± 81	- 351 ~ - 1513	±138	- 294 tot en met - 570
			100	6 319		6 238 ~ 6 400		6 181 ~ 6 457
			200	13 421		13 340 ~ 13 502		13 283 ~ 13 559
J	JX	G	- 25	- 239	±62	-1 177 ~ -1 301	±123	- 116 tot - 362
		G	100	5 269	±62	5 207 ~ 5 331	±123	5 146 ~ 5 392
		H	- 25	- 239	±62	- 177 ~ -1 301	±123	- 116 tot - 362
			100	5 269		5 207 ~ 5 331		5 146 ~ 5 392
			200	10 779		10 717 ~ 10 841		10 656 ~ 10 902
T	TX	G	- 25	- 940	± 30	-910~-970	±60	-850 tot 1 000
		G	100	4 279	± 30	4 249 ~ 4 309	±60	4 189 ~ 4 339
		H	- 25	- 940	± 48	-892~-988	± 90	-850~-1 030
			100	4 279		4231 tot en met 4 327		4 189 ~ 4 369
			200

Type N nauwkeurigheid (wat groter is):

Maximale continue werktemperatuur: maximaal 2300 F (1 260 C)
Kortdurend gebruik: 2.336F (1.280C)
Draad van thermocouple-kwaliteit, -454 tot 2300F (-270 tot 1,260C)
Verlengdraad, 32 tot 392F (0 tot 200C)
