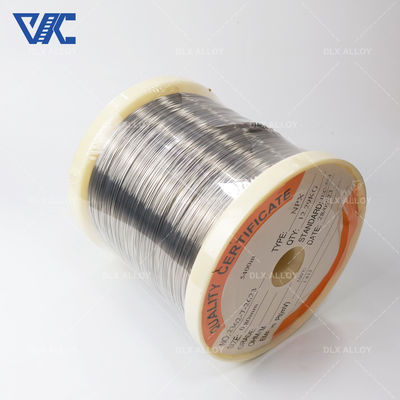

Type TP TN TP 0.1mm Koper Constantan Thermocouple Bare Wire Type T

Inleiding:

T-type thermocouple naakte draad is een veel voorkomend temperatuurmeting apparaat, veel gebruikt in industriële controle en laboratorium onderzoek velden.ook wel koperen-constante thermocouple genoemdDe positieve elektrode (TP) is puur koper en de negatieve elektrode (TN) is een koper-nikkel legering, vaak constantan genoemd.Het is gebruikelijk met nikkel-chroom-constantan constantan EN, maar niet met ijzer-constantan constantan JN, hoewel ze beide constantan worden genoemd.

Koper-koper-nikkel thermocouple meettemperatuurbereik is - 200~350°C.

De structuur van de T-type thermocouple naakte draad is relatief eenvoudig. Het bestaat uit twee slanke metalen draden.en het andere uiteinde is aangesloten op een temperatuurmetingstoestelHet systeem is gebaseerd op een systeem met een thermische vergroting, zoals een temperatuurzender of een datasensor.

Bij het meten van de temperatuur wordt het meetpunt van de lege draad van de T-type thermocouple blootgesteld aan de omgeving die moet worden gecontroleerd.Temperatuurveranderingen veroorzaken een licht potentieel verschil tussen de metalen dradenEr is een specifieke relatie tussen dit potentiële verschil en temperatuur, bekend als het thermo-elektrisch effect.de temperatuur van de omgeving kan nauwkeurig worden berekend.

Er moet echter op worden gewezen dat thermocouple-naakte draden van het type T in omgevingen met hoge temperaturen kunnen oxideren en corroderen, zodat in specifieke toepassingen beschermingsmaatregelen nodig kunnen zijn,de gebruik van beschermende hoesjes of coatings om hun levensduur te verlengen.

Kenmerkend:

• Materiaal van de thermocouple: de thermocouple van het T-type bestaat uit koper (Copper) en koper-nikkellegering (Constantan).en Constantan is de negatieve elektrode.
• Temperatuurbereik: Type T thermocouple naakte draad is geschikt voor lagere temperatuurbereiken, meestal meting van temperaturen van -200 °C tot 350 °C (-328 °F tot 662 °F).
• Lineaire kenmerken: T-type thermocouple naakte draad heeft goede lineaire kenmerken en kan relatief nauwkeurige temperatuurmetingen leveren.
• Laag drift: thermoappelloze draad van het T-type heeft lage driftkenmerken en kan relatief stabiele temperatuurmetingen handhaven.


Voordeel:

• Breed gebruikt: T-type thermocouple naakte draad wordt veel gebruikt in industriële controle- en laboratoriumomgevingen.
• Corrosiebestendigheid: T-type thermocouple naakte draad heeft een goede corrosiebestendigheid en is geschikt voor temperatuurmeting in sommige vochtige en corrosieve omgevingen.
• Snelle reactie: T-type thermocouple naakte draad heeft een snelle temperatuurrespons en kan snel temperatuurveranderingen weergeven.


Relevante specifieke parameters:

• Temperatuurbereik: -200°C tot 350°C (-328°F tot 662°F)
• Thermoemf-uitgang: varieert op basis van temperatuurveranderingen, meestal in het microvolt-niveau (μV).
• Lineaire eigenschappen: heeft goede lineaire eigenschappen.
• Gevoeligheid: varieert naar model en fabrikant.

• Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3	(Deutsche Industrie Normen) EN 60584 - 1/2	(Britse normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Japanse industriële normen) C 1602 - C 1610	(Vereniging van de Russische specificaties) 3044

Gebruik van verschillende thermocouples
Type thermocouple		Werkklimaat	Werktemperatuur
Type K	KP	Oxidatie	-200 tot +1200°C
	KN:	Inert
Type N	NP	Oxidatie	-200 tot +1200°C
	NN	Oxidatie
Type E	EP	Oxidatie	-200 tot +900°C
	Vervaardiging	Oxidatie
Type J	JP	Oxiderend (gebruik bij hoge temperatuur)	-40 tot +750°C
	JN	Vermindering, inert, vacuüm
Type T	TP	Oxideren, vacuüm.	-200 tot +350°C
	TN	Verminder, vacuüm

• Werktemperatuur:

Diameter/mm Lang werk Korte werktijd temperatuur/°C temperatuur/°C 0.2, 0.3 150 200 0.5, 0.8 200 250 1.0, 1.2 250 300 1.6, 2.0 300 350

Neem contact met ons op.

E-mail: victory@dlx-alloy.com

Oem-service:
Welkom maat op maat
We zijn ervaring fabriek voor OEM & ODM service

Specifieke toepassingsgebieden:

---

Laboratoriumonderzoek: T-type thermocouple naakte draad wordt veel gebruikt in wetenschappelijk onderzoek en laboratoriumomgevingen voor het meten van monstertemperatuur, thermodynamische experimenten, enz.
HVAC-systeem: T-type thermocouple naakte draad kan worden gebruikt voor temperatuurbewaking in HVAC-systemen, zoals temperatuurregeling, milieubewaking, enz.
Biomedisch: T-type thermocouple naakte draad wordt vaak gebruikt op biomedisch gebied, zoals lichaamstemperatuurmonitoring, laboratoriumonderzoek, enz.

V&A:

---

Wat is het temperatuurbereik van T-type thermocouple naakte draad?
Antwoord: Het temperatuurbereik van T-type thermocouple kaal draad ligt meestal tussen -200°C en 350°C.

Wat zijn de voordelen van T-type thermocouple naakte draad?
Antwoord: T-type thermocouple naakte draad heeft de voordelen van een brede toepassing, corrosiebestendigheid en snelle reactie.

Voor welke toepassingen is thermocouple-kabel van het T-type geschikt?
Antwoord: T-type thermocouple naakte draad is geschikt voor laboratoriumonderzoek, HVAC-systemen en biomedische toepassingen.
