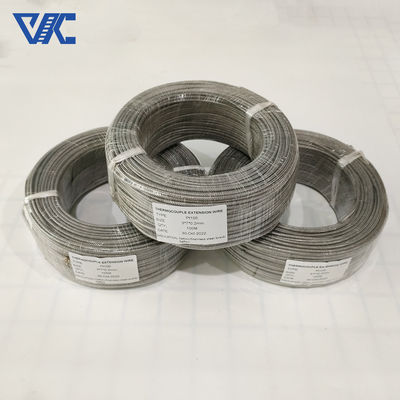

Elektrische hoogtemperatuur afgeschermde B R S K-type thermocouple-verlengdraad

MOQ:	5
Standard Packaging:	Spoelpakket met Kartondoos, Rolpakket met polybag
Delivery Period:	5-21 dagen
Betalingswijze:	L/C, T/T, Western Union, MoneyGram
Supply Capacity:	300 ton per maand

Details Information

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

CHINA

Merknaam

Victory

Certificering

CE,ROHS,ISO 9001

Modelnummer

K,N,E,J,T,B,R,S-typen

Document

Productnaam:

De Draad van de thermokoppeluitbreiding

Kleur:

Helder

certificaat:

ISO9001

Temperatuurbereik:

32 aan 392F (0 aan 200C)

EMF tolerantie:

+/- 2.2C of +/- .75%

Graad:

Uitbreidingsrang NPX/NNX

Positief:

Ni-Cr-Si

Verbied:

Ni-Si-magnesium

Andere Naam:

Nicrosil

Speciale Grenzen van Fout:

+/- 1.1C of 0,4%

Markeren:

NN de uitbreidingsdraad van het typen thermokoppel

NP type n de draad van de thermokoppeluitbreiding

Ni-Cr-Si thermokoppeluitbreiding

Productomschrijving

Verlenging van het thermocoupleDraad

Type N Thermocouple verlengdraad (Nickel-Chromium-siliciumNickel-Silicium.Magnesium):

De termokoppelcompensatiekabels kunnen ook als instrumentatiekabels worden aangeduid, aangezien ze worden gebruikt voor het meten van de procestemperatuur.De constructie is vergelijkbaar met de kabel voor het combineren van instrumenten, maar het geleidermateriaal is andersThermocouples worden gebruikt in processen om de temperatuur te detecteren en zijn verbonden met de pyrometers voor indicatie en besturing.De thermocouple en de pyrometer worden elektrisch geleid door thermocouple verlengkabel / thermocouple compenserende kabelsDe geleiders die voor deze thermocouple kabels worden gebruikt, moeten vergelijkbare thermo-elektrische eigenschappen (EMF) hebben als die van de thermocouple die wordt gebruikt voor het detecteren van de temperatuur.

Onze fabriek produceert hoofdzakelijk compenserende draden van het type KX, NX, EX, JX, NC, TX, SC/RC, KCA, KCB voor thermocouples, en deze worden gebruikt in temperatuurmetingsinstrumenten en kabels.Onze producten voor het compenseren van thermocouples zijn allemaal vervaardigd volgens GB/T 4990-2010 'Alloy draadverlenging en compenserende kabels voor thermocouples' (Chinese National Standard), en ook IEC584-3 'Thermocouple part 3-compensating wire' (Internationale norm).

Thermocouple WIre

Code	Draadcomponent van het thermopaar
	+Positief been	- Negatief been.
N	Ni-cr-si (NP)	Ni-si-magnesium (NN)
K	Ni-Cr (KP)	Ni-Al ((Si) (KN)
E	Ni-Cr (EP)	Cu-Ni(EN)
J	Vervaardiging uit ijzer	Cu-Ni(JN)
T	Koper (TP)	Cu-Ni(TN)

Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3	(Deutsche Industrie Normen) EN 60584 - 1/2	(Britse normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Japanse industriële normen) C 1602 - C 1610	(Vereniging van de Russische specificaties) 3044

indexering van het thermopaar nr.	Type compensatiedraad	Gebruik Classificatie	Meting van de temperatuur van de verbinding / °C	standaard EMF-waarde/μV	Precisiegraad		Algemene graad
indexering van het thermopaar nr.	Type compensatiedraad	Gebruik Classificatie	Meting van de temperatuur van de verbinding / °C	standaard EMF-waarde/μV	Tolerantie μV	Thermisch EMF-bereik μV	Tolerantie μV	Thermisch EMF-bereik μV
Sorry.	SC of RC	G	100	646	± 30	616 tot en met 676	±60	586 tot en met 706
		H	100	646	-	-	±60	586 tot en met 706
			200	1 1441	-	-		1.381 ~ 1 501

K	KX, KCA.	G	- 25	-968	± 40	-924~-1 012	± 80	-880~-1 056
	of KCB	G	100	4 096	± 40	4 052 ~ 4 140	± 80	4 008 tot en met 4 184
		H	- 25	-968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 ~ 4 140		4 008 tot en met 4 184
			200	8 138		8 094 ~ 8 182		8 050 ~ 8 226
N	NX of NC	G	- 25	- 646	±43	-603~-689	± 86	-560~-732
		G	100	2 774	±43	2 731 tot en met 2 817	± 86	2 688 tot en met 2 860
		H	- 25	- 646	±43	-603~-690	± 86	-560~-732
			100	2 774		2 731 tot en met 2 817		2 688 tot en met 2 860
			200	5 913		5 870 ~ 5 956		5 827 ~ 5 999
E	Ex	G	- 25	- 432	± 81	- 351 - 1513	±138	- 294 tot en met - 570
		G	100	6 319	± 81	6 238 tot en met 6400	±138	6 181 ~ 6 457
		H	- 25	- 432	± 81	- 351 ~ - 1513	±138	- 294 tot en met - 570
			100	6 319		6 238 ~ 6 400		6 181 ~ 6 457
			200	13 421		13 340 ~ 13 502		13 283 ~ 13 559
J	JX	G	- 25	- 239	±62	-1 177 ~ -1 301	±123	- 116 tot - 362
		G	100	5 269	±62	5 207 ~ 5 331	±123	5 146 ~ 5 392
		H	- 25	- 239	±62	- 177 ~ -1 301	±123	- 116 tot - 362
			100	5 269		5 207 ~ 5 331		5 146 ~ 5 392
			200	10 779		10 717 ~ 10 841		10 656 ~ 10 902
T	TX	G	- 25	- 940	± 30	-910~-970	±60	-850 tot 1 000
		G	100	4 279	± 30	4 249 ~ 4 309	±60	4 189 ~ 4 339
		H	- 25	- 940	± 48	-892~-988	± 90	-850~-1 030
			100	4 279		4231 tot en met 4 327		4 189 ~ 4 369
			200

Type N nauwkeurigheid (wat groter is):

Maximale continue werktemperatuur: maximaal 2300 F (1 260 C)
Kortdurend gebruik: 2.336F (1.280C)
Draad van thermocouple-kwaliteit, -454 tot 2300F (-270 tot 1,260C)
Verlengdraad, 32 tot 392F (0 tot 200C)

Markeringen:
